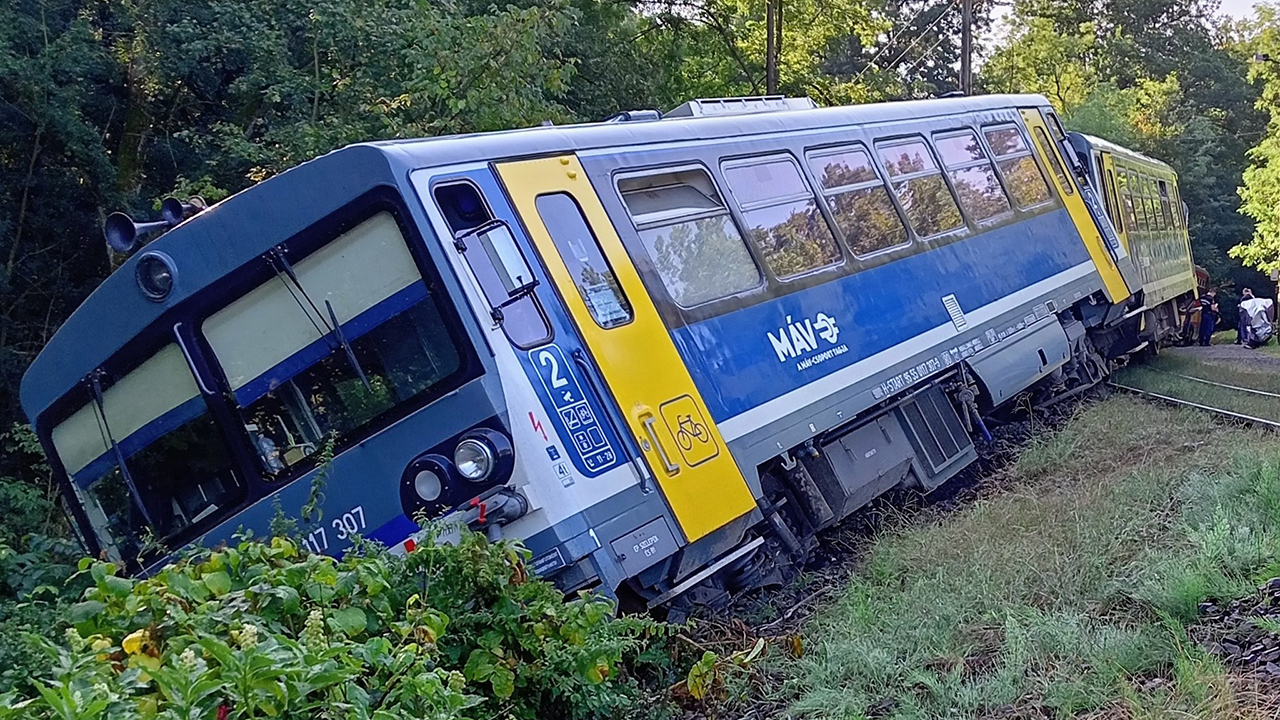

Eltelt már pár nap egy közfeltűnést keltett balesettel kapcsolatban. Napjainkban ezt nem kell külön taglalni, aki nem most jött haza a világ másik oldaláról, az szükség szerűen hallott róla. Mivel azonban ez a kritérium hónapok múltán már nem áll fenn, pár szóban annyi tudható, hogy Magyarkút megállónál egy Bz motorvonat elhagyta a pályát, és az árokban állt meg. Nem egészen igaz, mert ott nem árok van, hanem rézsű, de ez csak egy pontatlanság a sokból, ami szennyezi a sajtót.

A rend kedvéért jelezném, hogy nem jártam a helyszínen, de mára annyi felvétel került a világhálóra fotó és videó formájában, hogy talán már nem is szükséges. Az eddigiekből kiindulva talán nem teljesen haszontalan, ha nem csak a szakavatatlan, facebookon kupálódott vasúthobbisták próbálnak - nem túl nagy sikerrel - okosnak tűnni, és hordanak össze mindenféle zagyvaságot, hanem kap egy csipetnyi lehetséges szakmai magyarázatot is a baleset.

Szögek, hosszak, sugarak.

Írnám, hogy közkívánatra, de ezidáig csupán egy észrevétel érkezett az előző poszthoz a kitérők hajlásszögével kapcsolatban. Ez egy érdekes téma, de a megértés igényel némi ismereteket az alapszintű geometria témakörében.

Mindenek előtt szeretném megismertetni a kitérőkhöz tartozó legalapvetőbb kódok megfejtését. Vegyünk egy egyszerű hétköznapi példát. Evvel sem utasként, sem vasútfotósként nem találkozunk, de a megértéshez fontos lehet.

B54-XI-1:9-300

Ezek közül az adatok közül néhány ez esetben felesleges lenne, mert egyik következik a másikból, de vannak esetek, amikor ez nem feltétlenül van így, ezért átnézzük az összeset.:

A "B" azt jelenti, hogy betonaljas. Faaljas kitérőknek nincs külön jelölésük, mert azok voltak sokkal előbb és sokkal tovább. A maguk idejében fel sem merült, hogy valaha lesz másként, tehát a faaljas kitérők nem kaptak semmilyen külön kódot.

Ez nem egy zenei bejegyzés.

A címben egy hangszer neve szerepel. Ez a hangszer annyira régi, hogy már az antik világ is muzsikált rajta. Ennek egy modernebb formája a hárfa. Nos egy állomásra érkező vonat fogadása több vágányra is lehetséges, de azért a kitérők nem csak úgy egymásra vannak hányva, hanem rendszer van benne. Az egyik legalapvetőbb rendszer a hárfa formája, melyet régi nevén emlegetve lírának neveznek. Lírából van többféle, de nem bajlódtak az újabb elnevezések keresgélésével. Azokat is lírának hívják, ami a legkevésbé sem hasonlít az antik zenészek hangszerére.

Egyalfás líra.

A felépítése rendkívül egyszerű. Adott az átmenő fővágány, amiből kiágazik egy kitérő, majd a kiágazásra ráépülnek egymás után az elsővel ellentétes irányú további kitérők. Az alfa azt a szöget jelzi, ami a kiágazó irány szöge az eredeti egyenes irányhoz képest. Leginkább ez hasonlít a fent említett antik hangszerre.

Hogy mik vannak még? Kis csemege, ami már szinte nincs is.

A hidakról készült már egy kitekintő poszt. Mivel a pálya csupán használja ezeket a remek mérnöki létesítményeket, mélyebb ismertetésbe nem mentünk, de most találtam egy kis kiegészíteni valót. Gondoltam mindenképp írok róla pár szót, mert ilyesmivel manapság már nemigen találkozni.

Elöljárójában annyit kell tudni, hogy nem csak azok a hidak léteznek, amikkel úgy általában a mindennapokban találkozunk, vagyis állandó használatra létesítettek, hanem vannak az un. ideiglenes hidak is. Elsőre talán meglepő a dolog, de lássuk a lényeget. Az ideiglenes hidak létesítésének célja, hogy fenntartsa a forgalmat olyan körülmények között is, amikor olyan munkák folynak a pálya alatt, ami amúgy csak vágányzárban lenne elvégezhető. Itt jellemzően az alépítményben lévő szerkezetek, például átereszek cseréjére kell gondolni, vagy mondjuk újak építésére, esetleg nagyobb átmérőjű közművek utólagos átvezetése, vagy aluljáró építése esetén. Nem is a cél most a lényeg, hanem maga a szerkezet. Ezek általában két támasztópontból, vagyis funkciójukat tekintve hídfőkből, valamint a rájuk helyezett kéttámaszú tartókból áll. A hídfőknek nincs önálló alapozásuk, hiszen ideiglenesek, hanem olyan nagy támasztási felületet biztosítanak, hogy a csökkentett sebességgel áthaladó járművek alatt ne süllyedjen meg az egész szerkezet. Ezekre olykor lehet példákat találni, hiszen a forgalmasabb vasútvonalak mentén elég sokszor alkalmazzák ezt a megoldást olyan esetekben, ahol a tervezett munkát nem lehetne 1-2 nap alatt elvégezni.

Eme poszt olvasói inspiráció eredménye. Aki csak olyan dolgokra kíváncsi, amikkel találkozhat is, azoknak ez kissé csalódás lehet.

Az előző posztban egy átlagosnak mondható állomáson előforduló dolgokat ismertük meg. Erre a célra egy un. állomási helyszínrajzot készítettem. Azt kell tudni ezekről a rajzokról, hogy ahogyan egyéb hasonló célú ábrázolásokon is (pl.: térképek), ez esetben is a léptéknek megfelelő részletgazdagsággal vannak ábrázolva a rajta lévő tereptárgyak. Ami viszont így torzítást szenved, az a kitérők elhelyezkedésének és számozásának viszonya. A nagyítás viszont mindent megmagyaráz, mert több részletinformációt tartalmaz.

Keresgéltem erre-arra, de sehol sem találtam amolyan igazán mindenféle tekintetben jellegtelen állomási rajzot, hát rajzoltam magam egyet.

Amit tudni kell, hogy minden állomás egyedi a maga nemében. Mindenütt vannak terepviszonyok, de nem mindenütt vannak kiágazások, tolatási igények, rakodási igények, vonatcsatlakozások, vonatkeresztek, előztetések, ipari kiszolgálás, de még helyszíni rakodás sem. A kis ákombákom fiktív rajzomon egy állomás elvi felépítését szeretném bemutatni, amiben szerepelnek a legáltalánosabb funkciók. Azok a bizonyos vágányok nem csak úgy vannak egymás mellett szépen sorban, hanem rendszer is van bennük.

Mégis mihez kell annyi ember?

A pályák karbantartásához szükséges létszámigényt km/fő tematikával próbáltam két poszttal ezelőtt bemutatni. A minimumok az előző posztban lettek kissé felületesen meghatározva. Azért csak felületesen, mert a nagyságrendi adatok helytállóak, az egyedi megoszlásokról pedig még szakmai környezetben sem jellemző értekezni.

Felvetődik viszont a kérdés, hogy ha és amennyiben létezik egy minimum létszám, akkor mi szükség van az előzőekben meghatározott dolgozó 2-3-szorosára?

A technológiai igény ugye csupán egy dolog, de hogy mégis milyen nagyságrendekben kell gondolkodni, néhány példán keresztül érthető meg. Sajnos kénytelen leszek néhány számadattal dolgozni. Jelen helyzetben ez elkerülhetetlen, de nem lesz benne integrálszámítás, nem fog fájni.

Az előző poszt kissé komor hangvétele sajnos kicsit sem alaptalan. Visszajelzések nem csupán a komment-szekcióban érkeznek. Felvetődött a kérdés, hogy mégis mennyi minimális létszámra volna szükség, ha már egyszer nincs elég.

A kérdés rendkívül jó, egyszerűnek tűnik, de mégsem az. Figyelembe kell venni, hogy míg az előző posztban tárgyalt létszámigény a pálya általános állapotának fenntartásához szükséges, addig az alábbiakban az egyes munkákhoz szükséges minimális technológiai igényeknek megfelelő személyzet számát próbáljuk meghatározni.

A legelső kikötni való, hogy egy dolgozó nem emelhet nagyobb tömeget ötven kilogrammnál. Ha valaki próbálta már, az tudja, hogy ez egy kicsit sem számít kevésnek még alkalom szerűen sem, nemhogy folyamatos tevékenységként.

A pályafenntartás a pályák karbantartásával foglalatoskodik. Itt nem beszélhetünk hagyományos értelemben vett termelésről. Van úgy, hogy a tényleges munkavégzés elmarad a munkaidő adta lehetőségektől, de az is előfordul - és ez egyre gyakoribb -, hogy erőn felül kell teljesíteni, hogy a pálya egyáltalán bármilyen sebességgel is járható maradjon.

A jobb rálátás érdekében most felvázolunk egy példát, ami segít megérteni, hogy mégis mit is jelent a pályán való tevékenykedés. A pályák betegségeit csak később fogjuk szemlézni, most csupán egy darab sín cseréjéhez szükséges létszámot veszünk. Először is kell egy munkavezető, akit vasutas berkekben előmunkásnak neveznek. Ez egy szakmailag képzett ember, aki ismeri nem csak az anyagokat és munkafolyamatokat, hanem azok szükséges feltételeit is. Szükség van még mindkét irányban legalább egy-egy figyelőőrre is, akik a közeledő vonatokra figyelmeztetnek. Bár a síncsere vágányzárat ír elő, nincsenek töltetlen fegyverek. Munkavonat is gázolt már embert. Eddig a munkafeltételeket biztosítottuk, most vegyük magát a tevékenységet.

Vannak vonalszakaszok, ahol hónapszám nem látható egyetlen teremtett lélek sem, amint a pályán bármi karbantartást végezne. Na és persze előfordul, hogy olykor komoly beavatkozásokra kerül sor. Ezt az utazók onnan tudhatják, hogy mindenfelé un. vágányzári menetrendeket lehet látni az utastájékoztató felületeken.

Egy korábbi posztban már tettünk említést a pályák felügyeletéről. A felügyelet alkalmával feltárt hibák, és romlási tendenciák határozzák meg a fenntartási munkák ütemezését. Ez egy nagyon összetett, és sok külső tényezőtől függő szervezési munka. A vasúti pályák un. pályamesteri szakaszokra vannak osztva, amik túlnyomó részt önállóan végzik a feladatukat. Néhány lényegesebb tevékenység, a teljesség igénye nélkül.: Alépítményi szerkezetek karbantartása, árkok tisztítása, alépítményi sérülések ideiglenes helyreállítása, vízelvezetés kialakítása, biztosítása. Felépítményi pályaelemek javítása, cseréje, mint talpfák, betonaljak, kapcsolószerek, sínek, hevederek. Közlekedésbiztonsági körülmények  javítása, átjárók rálátásának biztosítása, űrszelvény tisztítása, elemeinek cseréje, karbantartása, utasperonok karbantartása. Kitérők fenntartása, pályatartozékok, festésének rendszeres felújítása, pótlása, cseréje. Mindezekhez személyi feltételek szükségesek, magyarul, elegendő fizikai dolgozóra van szükség, hogy a pálya ne így nézzen ki:

Na de mégis mennyire is?

A váltóábra, és a kézi állítókészülék.

A mai poszt részben a régmúlt vasútjait idézi. Azért részben, mert ma is található szép számban váltóábrával szerelt váltó, és ezek egy jelentős része ma is kézi állítású. A tendenciákat figyelembe véve azonban ezek az idő múlásával, na meg persze a vasútvonalak korszerűsödésével egyre inkább kiszorulnak.
